Riadiaca skrinka

Výrobca priemyselných ovládacích skríň na mieru

Vyrábame-kvalitné zákazkové ovládacie skrine pre stroje OEM, priemyselnú automatizáciu, rozvody energie a elektrické systémy. Od výroby prototypu až po sériovú výrobu dodávame precízne-skonštruované skrine s rýchlou podporou DFM, prísnou kontrolou kvality a globálnymi exportnými skúsenosťami.

Parameter

Vonkajšia veľkosť	1000800300
Typ	Distribučná skriňa
Materiál	1,5 mm plech

Prečo si svetoví výrobcovia OEM vyberajú naše riadiace skrine

Precízna výroba pre dokonalé prispôsobenie komponentov

Každá skrinka je vyrobená pomocou CNC laserového rezania a presného ohýbania, aby sa zabezpečili presné rozmery a bezproblémová montáž.

Vytvorené pre dlhodobú{0}}priemyselnú spoľahlivosť

Používame prémiovú oceľ valcovanú za studena-, nehrdzavejúcu oceľ 304/316L alebo zliatiny hliníka v kombinácii s odolným práškovým lakovaním a úpravou odolnou voči korózii-, aby sme zaistili dlhú životnosť v náročných priemyselných prostrediach.

Flexibilné prispôsobenie pre každý projekt

Od rozmerov krytu a montážnych dosiek až po výrezy HMI, káblové vstupy, chladiace systémy, zámky a povrchové úpravy, každá skrinka môže byť prispôsobená presne pre vašu aplikáciu.

Prísna kontrola kvality pred odoslaním

Každý kryt sa pred balením podrobuje kontrole rozmerov, overeniu zvárania, kontrole náteru, kontrole uzemnenia, testovaniu vyrovnania dverí a overeniu IP tesnenia.

Technická podpora od návrhu až po výrobu

Naši inžinieri skontrolujú každý výkres pred výrobou a poskytnú odporúčania DFM na zlepšenie spracovateľnosti, zníženie nákladov a zabránenie výrobným rizikám.

Kategórie produktov

Nástenné-ovládacie skrinky

Naše nástenné-skrinky, navrhnuté pre kompaktné automatizačné jednotky a priestorové{0}}obmedzené priemyselné inštalácie, ponúkajú vysokú tuhosť a flexibilné možnosti vnútorného usporiadania.

špecifikácie:Krytie do IP66 / NEMA 4, 12, 13; Uhlíková oceľ alebo nehrdzavejúca oceľ 304/316L.

Kľúčové vlastnosti:Bezšvové tesnenie z polyuretánovej (PU) peny, skryté pánty 110° až 180°, pozinkovaná montážna doska a obojstranný dizajn dverí.

Najlepšie pre:Malé PLC systémy, svorkovnice, panely spúšťačov motorov a lokalizované riadiace stanice.

Podlahové-stojace a modulárne zastrešenia

Navrhnuté pre náročné{0}}distribúciu energie a rozsiahle{1}}automatizačné architektúry vyžadujúce obrovskú kapacitu komponentov.

špecifikácie:Krytie do IP55 / IP65; Statická nosnosť do 1 500 kg.

Kľúčové vlastnosti:Rám z viac{0}}zložených profilov (9-zložená / 16{4}}zložená štruktúra) zaisťuje maximálnu torznú tuhosť; modulárny systém radenia umožňujúci bezproblémové rozširovanie skrine vedľa seba; 3-bodové zámkové systémy.

Najlepšie pre:Centralizované stojany PLC, banky pohonov s premenlivou frekvenciou (VFD), centrá riadenia motorov (MCC) a distribučné siete závodu.

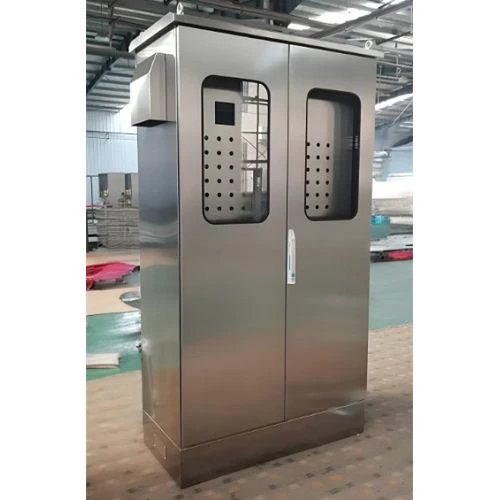

Ovládacie skrinky z nehrdzavejúcej ocele (304/316L)

Postavené špeciálne pre agresívne prostredie, kde sa vyžaduje extrémna odolnosť proti korózii a dôsledné hygienické umývanie.

špecifikácie:Krytie až IP66 / IP69K / NEMA 4X; Možnosti povrchovej úpravy zahŕňajú kartáčovaný, saténový alebo pasivovaný povrch #4.

Kľúčové vlastnosti:Vysokokvalitná-nehrdzavejúca oceľ AISI 304 alebo 316L; šikmá strecha (hygienické prevedenie), aby sa zabránilo hromadeniu vody; tesnenia EPDM/PU odolné voči chemikáliám-; kontinuálne zváranie tig bez štrbín.

Najlepšie pre:Spracovanie potravín a nápojov, farmaceutické závody, chemické spracovanie a námorné a pobrežné zariadenia.

Konzolové a ovládacie pulty

Ergonomicky navrhnuté kryty navrhnuté pre interakciu medzi človekom-strojom, monitorovanie a riadiace centrá operátora.

špecifikácie:Krytie až do IP54 / IP55; Dizajn upevnenia na viac-segmenty pre stolný počítač a monitor.

Kľúčové vlastnosti:Horné veká s podporou plynovej{0}} vzpery, integrované kanály na vedenie káblov, odnímateľné zadné prístupové panely a optimalizované cesty prúdenia vzduchu pre monitory-produkujúce teplo a počítače.

Najlepšie pre:Operačné sály SCADA, riadiace stanice CNC, monitorovanie elektrární a uzly riadenia dopravy.

Nebezpečné umiestnenie a{0}}výbuchové kryty

Pevné-kryty navrhnuté tak, aby zabránili vznieteniu vnútorných iskier v okolitej horľavej atmosfére.

špecifikácie:Súlad s parametrami ATEX / IECEx / Trieda I, divízia 2; Nehorľavé (Ex d), Zvýšená bezpečnosť (Ex e) alebo Preplachované/Pretlakové (Ex p).

Kľúčové vlastnosti:Konštrukcia z liateho hliníka alebo z hrubej nehrdzavejúcej ocele, precízne{0}}opracované dráhy plameňa, ťažké pánty testované proti výbuchu-a certifikované káblové priechodky odolné voči výbuchu-.

Najlepšie pre:Rafinérie ropy a plynu, petrochemické spracovanie, zariadenia na manipuláciu s obilím a závody na striekanie farieb.

Priemyselné aplikácie

Priemyselná automatizácia a robotika

01/

Typické aplikácie

Ovládacie panely PLC
Skrinky s ovládačmi robotov
Riadiace systémy CNC strojov

02/

Odporúčané funkcie

Rozloženie kabeláže s vysokou{0}}hustotou pre zložité automatizačné systémy
Presné CNC-obrobené výrezy pre HMI a ovládacie zariadenia
EMC tienenie na zníženie elektrického rušenia

03/

Spracovanie potravín a nápojov

Typické aplikácie
Linky na stáčanie a plnenie
Miešacie a miešacie zariadenia
CIP/SIP ovládacie panely

04/

Odporúčané funkcie

Nerezová konštrukcia 304 alebo 316L
Hygienický dizajn šikmej strechy
Ochrana proti umývaniu IP69K

05/

Obnoviteľná energia a vonkajšia infraštruktúra

Typické aplikácie
Solárne rozvodné skrine
PV zlučovacie boxy
Riadiace systémy veterných turbín

06/

Odporúčané funkcie

Odolnosť voči poveternostným vplyvom IP65 až IP69K
Vonkajšie práškové lakovanie-odolné voči UV žiareniu
Anti{0}}kondenzačné ohrievače a ventilačné systémy

Vlastné možnosti ovládacej skrinky

Vlastná možnosť	Dostupné voľby
Materiál	Uhlíková oceľ / SS304 / SS316L / hliník
Rozmery	Plne prispôsobené
Ochrana	IP54-IP69K
Farba	Akákoľvek farba RAL
Dvere	Jedno/dvojlôžková
Zámok	Štandardná / štvrťotočná / výkyvná rukoväť
Výrezy	HMI / ventilátor / káblová priechodka / konektor
Chladenie	Ventilátor / AC / Výmenník tepla
Montážna doska	Prispôsobené
Káblový vstup	Horná / Spodná / Bočná
Príslušenstvo	DIN lišta / LED / zásuvka / vrecko

Výrobné kapacity

Presné CNC laserové rezanie

Vysoko{0}}rýchlostné rezanie vláknovým laserom zaisťuje čisté hrany a presné otvory pre panely HMI, káblové priechodky, chladiace systémy a elektrické komponenty.

CNC ohýbanie

Automatizované CNC ohraňovacie lisy zaručujú stálu presnosť ohýbania a pravouhlosť skrine.

Presné zváranie

Skúsení zvárači vykonávajú nepretržité zváranie TIG a MIG na dosiahnutie pevných štruktúr s hladkou konečnou úpravou.

Automatizované práškové lakovanie

Viac{0}}stupňová predúprava v kombinácii s elektrostatickým práškovým lakovaním poskytuje vynikajúcu odolnosť proti korózii a dlhotrvajúci{1} vzhľad.

PU penové tesnenie

Automatizovaná polyuretánová pena vytvára bezšvové vodotesné tesnenia dverí, ktoré si zachovávajú-dlhodobú ochranu IP.

Konečná montáž a kontrola

Každá skrinka je pred odoslaním plne skontrolovaná, aby sa zabezpečila rozmerová presnosť a funkčná integrita.

Proces kontroly kvality

Fáza inšpekcie	Čo kontrolujeme	Prínos pre zákazníka
Vstupná kontrola materiálu (IQC)	Overte hrúbku ocele, triedu materiálu (CRS, SS304, SS316L), rovinnosť a dodávateľské certifikáty.	Zabezpečuje pevnosť konštrukcie a konzistenciu materiálu.
Laserové rezanie a CNC kontrola ohýbania	Skontrolujte rozmery, polohu otvorov, uhly ohybu a celkové tolerancie pomocou kalibrovaných meracích nástrojov.	Zaručuje presné uloženie elektrických komponentov a zjednodušuje montáž.
Zváranie a kontrola konštrukcie	Skontrolujte vzhľad zvaru, pravouhlosť rámu, zarovnanie dverí a štrukturálnu integritu.	Poskytuje pevný kryt s hladkým chodom a dlhou životnosťou.
Kontrola povrchovej úpravy	Zmerajte hrúbku práškového náteru (80–120 μm), vykonajte test priľnavosti a skontrolujte konzistenciu farieb a kvalitu povrchovej úpravy.	Poskytuje vynikajúcu odolnosť proti korózii a profesionálny vzhľad.
Montážna inšpekcia	Skontrolujte funkčnosť dverí, pántov, zámkov, montážnych dosiek, káblových vstupných dosiek a príslušenstva.	Zabezpečuje, aby všetky mechanické časti fungovali hladko pred dodaním.
Overenie ochrany proti vniknutiu	Skontrolujte tesnenia dverí, tesnenia z PU peny, tesniace povrchy a štruktúru krytu. IP testovanie je k dispozícii na požiadanie.	Zachováva spoľahlivú ochranu proti prachu a vode pre náročné prostredia.
Kontrola uzemnenia a elektrickej bezpečnosti	Skontrolujte uzemnenie medzi krytom, dverami a montážnou doskou, ak je to vhodné.	Zlepšuje elektrickú bezpečnosť a podporuje súlad s medzinárodnými normami.
Konečná kontrola a balenie (OQC)	Vykonajte 100% vizuálnu kontrolu, overte rozmery podľa schválených výkresov, použite ochranný obal a zabezpečte skriňu na export.	Zabezpečuje, aby boli skrine pripravené na inštaláciu s minimálnym rizikom prepravy.

Certifikácie a zhoda

Normy UL 508A / UL 50

Vyrobené v súlade s požiadavkami UL pre priemyselné ovládacie panely, čo zaisťuje hladkú kontrolu a čistenie v Severnej Amerike.

Súlad s CE

Plne vyhovuje smernici EÚ o nízkom napätí (LVD 2014/35/EU) a smernici o elektromagnetickej kompatibilite (EMC 2014/30/EU).

IEC 60529 Ochrana proti vniknutiu

Overené hodnotenia IP55, IP65, IP66 a IP69K podložené akreditovanými správami o laboratórnych testoch tretích-stran.

Štandard NEMA 250

Navrhnuté tak, aby spĺňali smernice NEMA typu 1, 3R, 4, 4X a 12 o environmentálnom kryte.

ISO 9001:2015 a ISO 14001:2015

Certifikované systémy manažérstva kvality a environmentálneho manažérstva dohliadajúce na všetky výrobné procesy.

V súlade s RoHS a REACH

Všetky práškové nátery, gumové tesnenia, plastové západky a vnútorné vybavenie neobsahujú nebezpečné látky s obmedzeným množstvom.

FAQ

Otázka: Aké hodnotenia IP a NEMA môžu dosiahnuť vaše vlastné ovládacie skrine?

Odpoveď: Vyrábame kryty spĺňajúce IP55 až IP69K (IEC 60529) a NEMA 1, 3R, 4, 4X a 12 (NEMA 250). Či už požadujete ochranu pred prachom v interiéri alebo vonkajšiu{10}}odolnosť voči vysokotlakovému umývaniu a korózii, poskytujeme certifikované hodnotenia podporované{11}}správami o laboratórnych testoch tretích strán.

Otázka: Aké materiály ponúkate na výrobu skriniek na mieru?

Odpoveď: Skrine vyrábame pomocou studenej-valcovanej uhlíkovej ocele (s odolným práškovým náterom), nehrdzavejúcej ocele 304 a 316L (pre vysoké-hygienické alebo námorné prostredie) a hliníkových zliatin (5052/6061) pre ľahké aplikácie odolné voči korózii-.

Otázka: Môžu vaše riadiace skrine vyhovovať severoamerickým normám UL 508A?

A: Áno. Vyrábame konštrukcie skríň, montážne dosky a uzemňovacie systémy prísne v súlade s konštrukčnými smernicami UL 508A a UL 50. Používame UL -uznávané tesniace tesnenia, materiály spomaľujúce horenie- a špeciálne uzemňovacie kolíky, aby sme zabezpečili, že vaša konečná zostava panela prejde bez problémov poľnými kontrolami v USA a Kanade.

Otázka: Aký je váš typický dodací čas pre zákazkové objednávky rozvádzačov?

Odpoveď: Technická kontrola a spätná väzba DFM trvajú 24–48 hodín. Výroba prototypu zvyčajne trvá 7 až 10 pracovných dní. Hromadné objednávky hromadnej výroby sa zvyčajne dodávajú do 3 až 4 týždňov v závislosti od zložitosti výrezu, štrukturálneho prispôsobenia a požiadaviek na povrchovú úpravu.

Otázka: Ako zaručíte vodotesné a prachotesné tesnenia na zákazkovo{0}}obrobených výrezoch?

Odpoveď: Všetky rámy dverí a prispôsobené výrezy využívajú CNC automatizované polyuretánové (PU) tesnenie vypenené alebo kontinuálne tesnenia EPDM. Kvapalný PU expanduje a vytvrdzuje priamo na kovovom povrchu a vytvára bezšvové tesnenie-bez spojov, ktoré si zachováva elasticitu a integritu IP65/IP66 počas dlhodobých-teplotných cyklov.

Otázka: Môžete poskytnúť podporu DFM (Design for Manufacturability), ak máme iba návrhy výkresov?

Odpoveď: Áno, náš vedúci tím inžinierov pre plechy akceptuje 2D výkresy (AutoCAD, PDF) a 3D modely (SolidWorks, STEP, IGES). Pred uvoľnením výkresov do výroby vykonávame dôkladnú kontrolu DFM, aby sme optimalizovali využitie plechu, stabilitu ohybu konštrukcie, tepelné prúdenie vzduchu a výrobné náklady.

Otázka: Aké možnosti povrchovej úpravy poskytujete pre vonkajšiu-koróziu?

Odpoveď: V prípade uhlíkovej ocele používame viac{0}}stupňové chemické umývanie, po ktorom nasleduje 80–120 µm architektonický-kvalitný vonkajší polyesterový práškový náter (odolný voči UV-žiareniu, ktorý prešiel 500 – 1 000 hodinami neutrálneho testovania soľným postrekom podľa ISO 9227). Pre nehrdzavejúcu oceľ zabezpečujeme mechanické kefovanie #4 radom, elektrolytické leštenie alebo chemickú pasiváciu.

Otázka: Môžete vopred-začleniť vybavenie na správu teploty do krytov?

A: Absolútne. Môžeme pred-rezať, štrukturálne vystužiť a nainštalovať priemyselné panelové klimatizácie, výmenníky tepla, filtračné jednotky chladiacich ventilátorov a antikondenzačné ohrievače priestoru. Dodávame tiež držiaky elektroinštalácie termostatu a dažďové kryty pre výrezy filtra vonkajšieho ventilátora.

Otázka: Ako sú skrinky zabalené, aby sa zabránilo poškodeniu počas medzinárodnej námornej prepravy?

Odpoveď: Skrinky sú dôkladne vyčistené, opatrené ochrannými krytmi rohov a utesnené hrubou PE stretch fóliou s vlhkosťou-pohlcujúcim obalom s vysúšadlom. Potom sú upevnené vo vlastných debnách z preglejky -bez fumigácie a vystlaných penou EPE s vysokou-hustotou.

Otázka: Aké je vaše minimálne objednávacie množstvo (MOQ) pre vlastné-vybudované kryty?

Odpoveď: Aby sme podporili technický vývoj a klientov OEM, naše MOQ pre vlastné ovládacie skrine začína na 1 kuse na testovanie prototypov. Ponúkame množstevné-viacstupňové cenové zľavy pre prebiehajúce pravidelné výrobné série a hromadné zmluvy OEM.

Ako jeden z najprofesionálnejších výrobcov a dodávateľov ovládacích skríň v Číne podporujeme aj prispôsobené služby. Neváhajte a zľavu na veľkoobchodnú riadiacu skriňu na sklade tu z našej továrne. K dispozícii sú kvalitné produkty a nízka cena.
